PROFESOR OLMOS J.C._IPET98: abril 2020

CONTENIDOS A TRABAJAR

Elementos de las instalaciones eléctricas domiciliarias. Conductores. Clasificación. Secciones normalizadas. Tablas de secciones e intensidades admisibles. Código de colores. Aplicación. Materiales eléctricos. Interruptores. Tomas. Clasificación. Accesorios. Cajas. Clasificación. Caños. Tablas de elección de caño según cantidad y sección de conductores. Tableros principales y seccionales. Componentes. Diagramas unifilares, bifilares y trifilares. Normas y simbología eléctrica. Normas para el suministro eléctrico. Grados de electrificación. Acometida aérea. Instalaciones embutidas aéreas y provisorias.

APUNTES DADOS POR EL PROFESOR

Elementos de las instalaciones eléctricas domiciliarias

Conductores.

¿Qué es un Conductor? Es un material que permite fácilmente el paso de la corriente eléctrica por él, o lo que es lo mismo, el paso de los electrones.

Normalmente a los conductores con su funda aislante la gente les suele llamar Cables o Cables Eléctricos.

Los conductores de la Norma IRAM 2183 y barras conductoras se identificarán con los siguientes colores:

Neutro: Color celeste.

Conductor: de protección: bicolor verde-amarillo.

Fase R: Color castaño

Fase S: Color negro.

Fase T: Color rojo.

Para los conductores de las fases se admitirán otros colores, excepto el verde, amarillo o celeste. Para el conductor de fase de las instalaciones monofásicas se podrá utilizar indistintamente cualquiera de los colores indicados para las fases pero se preferirá el castaño.

Secciones mínimas de los conductores

Se respetarán las siguientes secciones mínimas:

Líneas principales 4 mm2

Líneas seccionales 2,5 mm2

Líneas de circuitos para usos generales 1,5 mm2

Líneas de circuitos para usos especiales y/o conexión fija 2,5 mm2

Derivaciones y retorno a los interruptores de efecto 1 mm2

Conductor de protección 2,5 mm2

Interruptores

Las llaves, tomacorrientes y fichas deben llevar estampada la indicación de

la tensión y la intensidad de servicio para cuyo uso han sido construidas, no podrán

emplearse para tensiones e intensidades mayores a las marcadas.

En el caso de las llaves estarán ejecutadas de tal modo que aseguren un

corte rápido del arco eléctrico que se forma en el momento de la interrupción.

Las fichas deben construirse en forma tal que permitan ser retiradas con

facilidad sin tirar del conductor, y podrán ser usadas para interrupción de la corriente

de aparatos de cuya potencia no sea superior a 1000 VA y cuando la tensión de

servicio sea de 220 V. Para potencias mayores y hasta 3 KVA, deberá proveerse de

un interruptor, si el aparato no lo trae incorporado

Un interruptor eléctrico es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica.

Interruptores. Los utilizamos a diario para controlar la iluminación en el hogar. Son esos accesorios que usamos para encender y apagar nuestras luces, lámparas y bombillos.

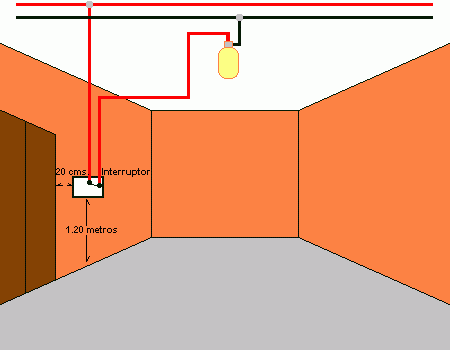

Altura del interruptor

Interruptor de combinación

Los interruptores de combinación (o de Cambio simple) son dos interruptores que tienen 3 bornes cada uno.
Son los interruptores que se usan para maniobrar la iluminación en una escalera y permite encender o apagar la luz desde el nivel inferior o superior indistintamente.

Tomacorrientes

Dispositivo de corriente eléctrica, generalmente fijado a la pared, donde se conectan los distintos enchufes de los artículos eléctrico.

Caños

Tableros principales y seccionales

Tablero principal. Es el equipo al que llega la línea principal, contiene el interruptor principal, y desde donde se derivan los circuitos secciona- les o terminales.
